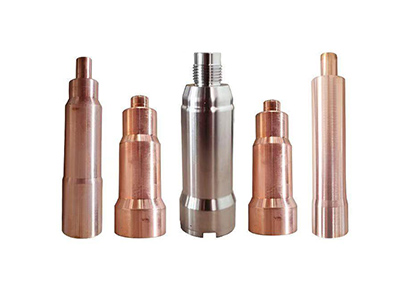

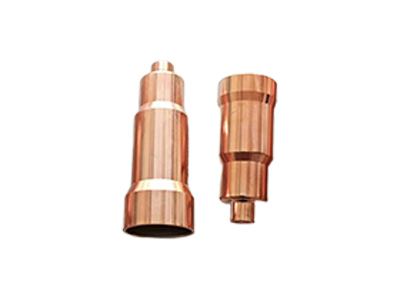

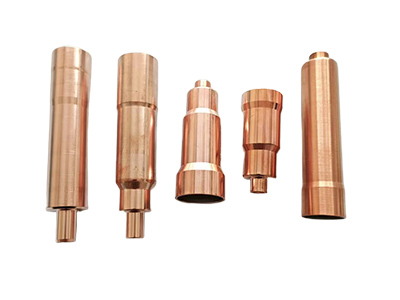

发动机喷油器铜套是燃油喷射系统中的关键精密部件，通常安装于气缸盖内，用于固定喷油器并优化燃油喷射路径。其核心功能是确保燃油以精确的角度和压力喷入燃烧室，同时兼顾密封、散热和耐磨性。以下从结构、材料、性能、故障及维护等方面进行详细介绍：

一、核心功能

精准定位与导向

铜套内孔与喷油器外径采用精密配合（如H7/h6公差带），确保喷油器轴线与燃烧室中心线同轴度≤0.05mm，避免燃油喷射偏斜导致燃烧不充分。

案例：某柴油机测试显示，同轴度偏差0.1mm会使燃油消耗率增加3%，NOx排放上升15%。

高压密封

铜套与喷油器间通过金属-金属接触或橡胶O型圈实现密封，承受燃油系统高压（共轨系统压力可达250MPa），防止燃油泄漏至曲轴箱。

标准：密封泄漏量需控制在≤0.2mL/min（国六标准要求更严）。

高效散热

铜的导热系数（约400W/m·K）是钢的3倍，可快速将喷油器产生的热量传递至气缸盖，避免针阀卡滞或密封圈老化。

数据：无铜套时，喷油器温度可达300℃，而铜套可将温度降至150℃以下。

耐磨保护

铜套内壁经特殊处理（如镀铬或渗氮），硬度可达HV600-800，减少喷油器往复运动时的磨损，延长使用寿命。

二、结构与类型

整体式铜套

结构：一体成型，直接压入气缸盖孔中。

特点：结构简单、成本低，但维修需更换整个气缸盖。

应用：常见于经济型柴油机（如农用机械）。

分体式铜套

结构：由外套和内套组成，内套可单独更换。

特点：维修成本降低50%以上，但装配精度要求更高。

应用：高端商用车发动机（如沃尔沃D13）。

带冷却通道铜套

结构：内部设计螺旋冷却水道，通过冷却液循环强化散热。

特点：散热效率提升40%，适用于高功率密度发动机（如船用柴油机）。

案例：MAN B&W 12V32/40发动机采用此设计，喷油器寿命延长至2万小时。

三、材料与工艺

常用材料

锡青铜（如QSn6.5-0.1）：含锡6.5%、锌0.1%，抗腐蚀性强，适用于含硫燃油环境。

铝青铜（如QAl9-4）：含铝9%、铁4%，强度更高（抗拉强度≥600MPa），耐高温性能优异。

铍青铜（如QBe2）：含铍2%，弹性模量高，适合高压密封场景。

关键工艺

精密铸造：采用离心铸造或金属型铸造，确保铜套壁厚均匀（公差≤±0.1mm）。

热处理：固溶处理（850℃保温2小时）加时效处理（400℃保温4小时），硬度提升至HB180-220。

表面处理：

镀铬：厚度10-15μm，硬度HV900-1000，耐磨性提升3倍。

渗氮：深度0.2-0.3mm，表面硬度HV1000-1200，抗咬合能力增强。
